Неисправности переключателя «душ-излив»

Неисправности переключателя «душ-излив».

Переключатель «душ-излив» в смесителях пробкового типа состоит из подвижного и неподвижного конусов. Для таких переключателей характерна ситуация, когда в любом положении рукоятки вода течет одновременно в душ и излив в результате проникновения в зазоры между смерзшимися коническими поверхностями. Подобная ситуация обычно возникает после нескольких тысяч поворотов переключателя. Замена одного движущегося конуса на другой, снятый (предположим, со старого смесителя аналогичной конструкции), только увеличит течь. Ведь на каждом смесителе конуса индивидуально притираются друг к другу при изготовлении. Конечно, с годами из-за неравномерного износа контактирующихся поверхностей герметичность переключателя нарушается. Правда, течь чуть-чуть уменьшается при закручивании накидной гайки, для чего предварительно обязательно отпускают стопорный винт. Но для того чтобы полностью устранить одновременную течь, необходимо вновь притереть конуса друг к - другу, используя пасту (ГОИ ). Для этого полностью отворачивают накидную гайку, из смесителя вынимают подвижной конус. На его поверхность наносят тонкий слой пасты и ставят конус на место. Затем, нажимая на рукоятку в осевом направлении, двигают конус «вправо-влево». Периодически конус вынимают, протирают его и неподвижный конус, проверяют результат протирки. Для этого на всю длину подвижного конуса наносят мелом черту, вставляют его в неподвижный конус и несколько раз поворачивают. Если меловая черта окажется растертой — значит, детали достаточно притерлись друг к другу. При отрицательном результате операцию повторяют.

Вообще для грубой притирки бронзовых и чугунных поверхностей применяют коричнево-серый порошок наждака, которым посыпают смазанную машинным

маслом поверхность. Паста (ГОИ) применяется для окончательной доводки уплотняющих поверхностей.

Без ограничителя подвижный конус, направляющий воду то к душевой сетке, то к изливу для ванны, начинает путать свои обязанности. Если удастся найти выпавший ограничитель, вставьте его в предназначенное отверстие в конусе и ударьте слегка молотком по выступающей части. Основание ограничителя «раздастся», что устранит возможное выпадение.

Ограничитель делается из латуни, следовательно, при потере его легко заменить, отрезав ножовкой кусочек латунной проволоки такого же диаметра. Проволоку следует именно отрезать, а не использовать кусачки. Правда, допустимо и «откусывание», но тогда напильником заправьте так торец, чтобы он был перпендикулярен продольной оси ограничителя. Обратите внимание на то, чтобы латунная проволока была мягкой. В противном случае отожгите ее. Закрепите ограничитель в отверстии легкими ударами молотка.

Нередко верхушка ограничителя при многолетнем пользовании срезается об упоры корпуса. Если это случится, попробуйте, предварительно накернив центр в обломке, высверлить ограничитель. Можно засверлить и новое отверстие, но не по окружности, на которой обломок застрял, а выше или ниже. Новое отверстие обязательно должно располагаться в плоскости, в которой лежит ограничитель и ось конуса.

Любые стальные винты, установленные в сантехнике, следует заменить на латунные даже при наличии на них антикоррозийного покрытия. Если латунных винтов нет, выверните стальной винт, смажьте не жидкой смазкой (солидол, технический вазелин, свиное сало и т. п.) и снова заверните. Кажущаяся ничтожная деталь — винт — превращается в важную персону, когда необходимо заменить рукоятку, а винт не выворачивается. Откручивайте тогда накидную гайку и вынимайте подвижный конус. Дальше поступайте, как с застрявшим в штоке головки крана винтом.

Ломаются рукоятки в основном из-за слишком сильной затяжки накидной гайки, хотя такая затяжка не устраняет одновременной течи в излив и душевую сетку. Лучше притрите конус.

Мало того, что сломана рукоятка, нужно еще заставить конус выйти из сцепления, ослабив предварительно или вообще сняв накидную гайку. Если рукоятка развалилась по крепящему отверстию, и нет новой, то ударяйте сбоку по квадрату оси, на которую надевается рукоятка. Не забывайте, что квадрат, как и весь смеситель, из латуни, поэтому лучше это делать не стальным молотком, а дощечкой или палкой.

При отсутствии аналогичной рукоятки подойдет алюминиевый или чугунный маховик от вентиля, но это некрасиво. Привлекательнее фаянсовый маховик от головки крана с вращательно-поступательным движением штока. Такие краны выпускаются не один десяток лет. Раньше они были неразборными. Чтобы добыть в целости маховик из такого негодного крана, разрежьте ножовкой шток со стороны корпуса крана у самого маховика и осторожно выбейте из маховика квадрат штока. Есть и другой путь: отвинтите спецгайку, выньте указатель (синий или красный) и высверливайте заливку вместе с головкой винта. Для этого корпус крана закрепите в тисках, шток полностью вверните. После сверления сразу за маховик не беритесь — обожжетесь. (Хорошо, если такой маховик прикреплен винтом.)

Вместо сломанной рукоятки можно поставить и пластмассовый маховик с головки крана. Правда, его квадратное отверстие меньше, и придется расширять его надфилем.

На рис. показан излив, которым оснащено большинство современных смесителей.

При истирании резинового кольца от поворотов трубки в изливе возникает течь. Замените изношенное кольцо новым, продающимся в магазинах. При отсутствии колец подберите резиновую трубку с подходящим внутренним и наружным диаметрами и нарежьте кольца, которые ставьте вместо изношенных. Если нет и резиновой трубки, то намотайте поверх изношенного кольца нити льна, чтобы трубка излива могла зайти в соответствующее отверстие корпуса смесителя. Подмотка быстро разотрется, поэтому лучше трубку излива меньше поворачивать.

Разжимное пластмассовое кольцо, удерживающее излив под накидной гайкой, иногда ломается или теряется, а без него при повышении давления в сети или при резком открытии головки крана излив сразу же выскочит из корпуса смесителя, и вода веером зальет все вокруг. Новое кольцо придется изогнуть из медной проволоки подходящего диаметра. Изливы, выпускаемые в прошлом, более надежны, чем современные. К сожалению, старые и современные изливы не взаимозаменяемы: накидные гайки на старых изливах имеют больший диаметр резьбы и система их закрепления на трубке иная. Такой излив имеет ступенчатое латунное кольцо, присоединенное к трубке. На него кладется резиновая прокладка.

Чтобы затяжка накидной гайки не ослабевала при поворотах излива, в ней устанавливается стопорный винт без головки.

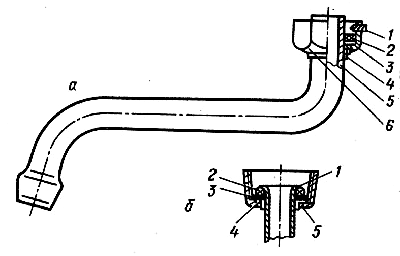

Излив со стопором: а — конструкция излива (1 — стопорный винт; 2 — прокладка; 3 — шайба латунная; 4 — кольцо; 5 — трубка; 6 — накидная гайка); б — временный ремонт излива развальцовкой трубки (1—развальцованная трубка; 2 — лен; 3 — прокладка; 4 — кольцо; 5 — накидная гайка)

Его слабо выступающая часть с прорезью со временем несколько стирается и совсем утопает в гайке. Винт невозможно вывинтить, а следовательно, и открутить накидную гайку, потому что заостренный конический его конец впился в резьбу на смесителе. Остается, накернив место винта, где едва видна прорезь, высверлить его. Можно и гаечным ключом, применив силу, выкрутить накидную гайку вместе с винтом. Как показывает практика, заостренный конец винта незначительно повреждает резьбу на корпусе смесителя. Теперь легче справиться с винтом путем запиловки новой прорези, но следы от ножовки останутся на грани накидной гайки. Можно высверлить винт, зажав накидную гайку в тисках, и нарезать новую резьбу. Иногда рациональнее просверлить отверстие в другом месте и нарезать в нем резьбу под имеющийся в запасе винт, но на старом винте напильником непременно сточите конический конец.

Случается, что из-за сильной затяжки накидной гайки латунное кольцо соскакивает с трубки, излив выпадает из смесителя. Что делать? Ведь изливы такой конструкции в магазинах уже не продаются.

Временный выход из создавшегося положения — развальцовка трубки.

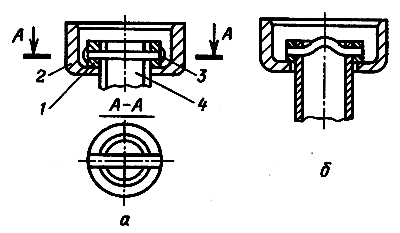

Крепление кольца на трубке излива с помощью штифта: а — с расклепкой концов штифта; б — изгибом середины штифта (1 — кольцо; 2 — накидная гайка; 3 — штифт; 4 — трубка)

Резиновые прокладки на изливах прошлых лет разрушаются также часто. Для замены прокладок у излива (см. рис. 5) подберите листовую резину средней твердости толщиной 3—4 мм. По старой прокладке, очертив ее карандашом, вырежьте новую. В данном случае очень желательно, чтобы наружные и внутренние образующие прокладки во избежание утечек имели форму правильных окружностей. Для получения таких прокладок удобны просечки. Диаметр просечки для отверстия прокладки должен быть на 2—3 мм меньше наружного диаметра трубки излива. При установке прокладку следует натянуть на трубку излива, тогда она будет служить годы. Менее строгие требования к прокладке для излива, показанного на рис. 6. Здесь большую роль играет наружный диаметр прокладки, который делают таким, чтобы прокладка немного застревала в резьбе накидной гайки. Это обеспечит добротное уплотнение при закручивании накидной гайки на соответствующей резьбе корпуса смесителя.
