Подвесная система креплений имеет следующие элементы. Основные несущие рейки
.
Промежуточные рейки.
Пристенный кант (уголок).
Подвесы.Следует знать, что размеры каждого вида креплений бывают разными. Каждая фирма, про
изводящая панели подвесных
потолков, также выпускает подвесные системы совместимые с этими панелями. Поэтому при монтаже рекомендуется

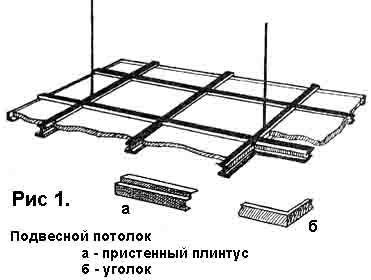

использовать потолочные элементы подвесной системы одной фирмы-производителя. Если же такой возможности не имеется, следует проконсультироваться со специалистами. На рисунке 1 показана схема подвесного потолка в целом.
Видимая поверхность Т-образной металлической рейки шириной 0,15 м или 0,
24
м чаще всего бывает окрашена в различные цвета, а также золото, хром, серебро, медь. Подвес по европейскому стандарту является регулируемым элементом, а по Американскому стандарту является проволокой, которая отрезается на необходимую длину.Подвесная система обычно производится
из устойчивой к коррозии оцинкованной стали с гальваническим покрытием толщиной 0,25 мм. Видимая сторона подвеса оборачивается
стальной лентой, окрашенной в различные цвета. Главные продольные направляющие рейки подвесной системы должны иметь отверстия по всей длине, через определенный интервал,
для крепления поперечных планок. С двух сторон от вертикальных
направляющих просверлены круглые отверстия для крепления подвеса. Концы главной направляющей выполнены таким образом, что для их соединения не требуется никаких дополнительных деталей. Направляющие рейки соединяются путем простого защелкивания. Поперечные планки выполнены аналогичным образом. Поперечные планки длиной 1200 мм
имеют такие же отверстия, как и основные направляющие планки. Окончания поперечных планок, выполнены таким образом, чтобы
их соединение с основными направляющими создавало ровную поверхность для установки панелей подвесного потолка.

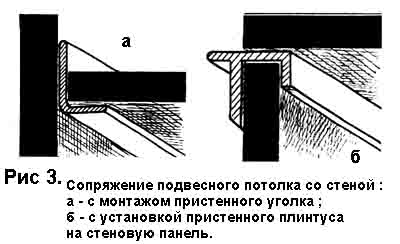

Для полного завершения отделочных работ при установке подвесного потолка, помимо основных направляющих и поперечных планок, используются пристенные плинтусы, придающие конструкции окончательный вид.Поперечные планки и основные направляющие при соединении
образуют конструкцию, котороя обеспечивает сохранение целостности всего подвесного потолка в случае пожара.Подвесная система рассчитана выдерживать
распределенную по ней определенную нагрузку потолочных панелей, а также нагрузку составляющих конструкцию изоляционных материалов. Изоляционные материалы указаны для каждого типа потолочных плит. Максимальная нагрузка для несущих реек шириной 24 мм,
закрепленных через каждые 1200 мм не должна превышать 10 кг/м2.
Если между рейками поддержки допускается прогиб не более 3 мм, то нагрузку можно увеличить
приблизительно на 40%. При установке дополнительных подвесных крючков происходит укрепление каркаса, что позволяет ему выдерживать дополнительные нагрузки.
