    Ремонт холодильника.

    Мастер по ремонту холодильников и рассказывает об их ремонте в домашних условиях.

    Если «возраст» вашего холодильника не позволяет рассчитывать на бесплатное гарантийное обслуживание, то любая его поломка сулит весьма немалые затраты. Даже простой вызов мастера на дом для определения неисправности стоит недешево.

    К счастью, далеко не всегда выход из строя холодильника влечет за собой замену его узлов в специальной мастерской. Кое-что вполне можно исправить и в домашних условиях, причем без особых затрат. В основном это «кое-что» относится к электрической схеме холодильника.

    Но главное— определить, что же сломалось и можно ли исправить это своими силами, или придется обращаться за помощью к профессионалам.

    Чтобы поставить диагноз, рассмотрим в самых общих чертах устройство и принцип работы бытового холодильника компрессионного типа.



    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ХОЛОДИЛЬНИКА.

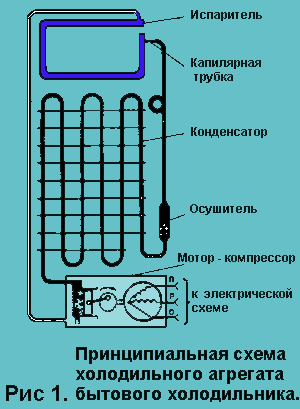

    Охлаждение рабочей камеры холодильника производит холодильный агрегат (рис. 1). Он состоит из мотора-компрессора, конденсатора и испарителя, соединенных между собой системой трубопроводов. Холодильный агрегат полностью герметичен и заполнен под давлением хладоагентом — газом фреоном-12.

    Работает холодильный агрегат следующим образом. Компрессор откачивает пары фреона из испарителя, сжимает их и нагнетает в конденсатор. Здесь пары охлаждаются, конденсируются и превращаются в жидкий фреон. Далее последний через фильтр-осушитель и капиллярную трубку направляется в испаритель. Во внутренних его каналах жидкий фреон испаряется, отнимая тепло от стенок и охлаждая, таким образом, воздух в холодильной камере. Пары фреона откачиваются из испарителя компрессором. Цикл непрерывно повторяется.

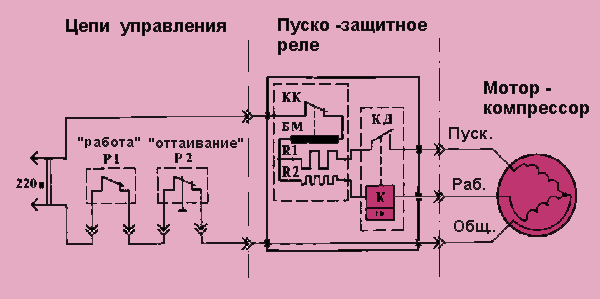

    Для поддержания требуемого теплового режима внутри холодильной камеры агрегат рабоает, периодически включаясь и выключаясь автоматическим датчиком-реле температуры. Включение электродвигателя моторкомпрессора производится пусковым реле, в одном корпусе с которым смонтировано тепловое защитное реле, предназначенное для защиты электродвигателя от перегрузок. Эти элементы обеспечивают автоматическое управление холодильным агрегатом и показаны на принципиальной электрической схеме холодильника на рис. 2.

    Для упрощения на схеме не показаны сигнальные лампы, лампа освещения холодильной камеры, нагревательные элементы принудительного оттаивания испарителя и поперечины корпуса, так как на процесс запуска и работы холодильника эти элементы не влияют.

    Проследим работу электрической схемы холодильника и рассмотрим, какие функции выполняют основные элементы схемы.

    При работе холодильного агрегата в режиме «охлаждение» («работа») ток идет по цепи — из сети через контакты датчика-реле температуры Р1 (они замкнуты), Контакты реле-переключателя Р2* режима «оттаивание» тоже замкнуты, образуя замкнутую цепь с рабочей обмоткой электродвигателя мотор-компрессора, катушкой пускового реле К, нагревательным элементом Р2, биметаллической пластиной БМ, контактами теплового защитного реле КК, сетью. Электродвигатель мотор-компрессора в этом режиме вращается с номинальной скоростью. Ток, потребляемый электродвигателем от сети, не превышает номинальной величины. Поэтому контакты КД пускового реле и контакты КК реле тепловой защиты остаются в положении, указанном на схеме (см. рис. 2) и никак не влияют на работу холодильного агрегата.

    Во многих холодильниках специального реле переключателя Р2, работающего в режиме «оттаивание» (устройства полуавтоматического оттаивания испарителя), нет. Цепи управления  этих  холодильников имеют только одну пару нормально замкнутых контактов датчика-реле температуры Р1.

    При достижении заданной минимальной температуры охлаждения холодильной камеры срабатывает датчик-реле температуры и размыкает контакты Р1, после чего холодильный агрегат останавливается.

    По мере повышения температуры в холодильной камере датчик-реле температуры замыкает контакты Р1, цепь питания электродвигателя восстанавливается и по ней вновь течет ток. Но, так как электродвигатель в начальный момент не вращается, потребляемый им ток (пусковой ток) в 3... 5 раз выше номинального. Большой пусковой ток, протекая по обмотке катушки К пускового реле, вызывает его срабатывание и замыкание контактов КД. Замкнутые контакты КД подключают к сети пусковую обмотку электродвигателя (см. рис. 2) и двигатель разгоняется до номинальной частоты вращения, а потребляемый им ток снижается. При снижении тока до номинальной величины контакты КД размыкаются, и схема питания двигателя автоматически переходит в режим «работа», описанный выше. Весь цикл автоматического запуска двигателя в исправном холодильнике занимает не более 2... 3 с.

    Если за это время электродвигатель мотор-компрессора не запустился или потребляемый им ток после запуска выше номинального, то через 5.,. 10 с нагревательный элемент В2 нагреет биметаллическую пластину БМ, которая изгибаясь, разомкнет контакты КК и отключает электродвигатель. Таким образом, осуществляется защита электродвигателя от перегрева. Через некоторое время пластина БМ остынет, вернется в исходное положение, замкнув КК, и произойдет повторная попытка автоматического запуска электродвигателя.

    Так действуют холодильный агрегат и устройства, обеспечивающие его работу в автоматическом режиме в исправном холодильнике.

    Теперь вернемся к вопросу диагностики и поиску неисправности.

    По внешним признакам подавляющее число неисправностей можно разделить на два типа:

      1. Холодильник при включении в электрическую сеть не запускается, Либо запускается, но через несколько секунд останавливается, затем опять запускается и вновь останавливается. И так далее. В этих случаях неисправность следует искать скорее всего в электрической схеме холодильника (см рис. 2).

      2. Холодильник при включении в электросеть нормально запускается, работает, но не «морозит» должным образом. В данной ситуации наиболее вероятная причина неисправности — повреждение одного из элементов холодильного агрегата (см рис. 1).



    НЕИСПРАВНОСТИ ЭЛЕКТРОСХЕМЫ ХОЛОДИЛЬНИКА.

    При подозрении на неисправность в электрической схеме в первую очередь необходимо убедиться в том, что исправна сетевая розетка и напряжение в сети соответствует норме —220 В±10% При напряжении ниже 195 В большинство холодильников нормально работать уже не могут.

    Удобнее всего проверить розетку и подводящие провода с помощью авометра (тестера). Если авометра нет, можно воспользоваться контрольной лампочкой. Подойдет для этого и настольная лампа.

    Широко распространенный индикатор в виде отвертки или авторучки с неоновой лампочкой мало пригоден для этой цели, так как обрыв нулевого провода обнаружить с его помощью затруднительно.

    Убедившись в том, что розетка и вилка сетевого шнура исправны и обеспечен надежный контакт,— ничего не искрит и не греется,— можно перейти к поиску неисправности в электросхеме холодильника

    «Сердце» холодильника — мотор-компрессор расположен, как правило, в самом низу корпуса в нише. Это либо горизонтальный цилиндр (тип ДХ), подвешенный на пружинах, либо «кастрюлька» (тип ФГ), жестко привинченная к раме.

    Внимательно осмотрите провода, клеммные сборки и разъемы, предварительно отключив от сети!!! Оплавленные, обуглившиеся или растрескавшиеся от нагрева детали точно укажут на то место, где в первую очередь следует искать неисправность

    Если при внешнем осмотре нет видимых невооруженным глазом повреждений, надо определить, целы ли обмотки электродвигателя. Для этого следует отключить пускозащитное реле от моторкомпрессора. Реле может быть закреплено непосредственно на жестких выводах мотор-компрессора или стоять на раме рядом с мотор-компрессором и соединяться с ним тремя гибкими проводниками-выводами (см. рис. 2), первый из которых— вывод пусковой обмотки электродвигателя («пуск»), второй —вывод рабочей обмотки («раб.»), третий —общий провод для пусковой и рабочей обмоток («общ.»)

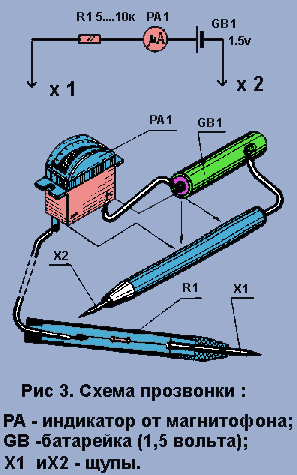

    Для проверки обмоток электродвигателя, как, впрочем, и всех других электрических цепей холодильника, совершенно необходим омметр (авометр). Если его у вас нет,— выручит самодельный индикатор (рис. 3).

    Омметром или индикатором необходимо проверить неразрывность цепи между тремя выводами   мотор-компрессора   и между любым из этих выводов и корпусом. Делают это так. Подключают один из щупов омметра или индикатора к одному из выводов, другим щупом по очереди касаются двух оставшихся выводов и корпуса. Отклонение стрелки прибора свидетельствует о том, что проверяемая цепь цела. У исправного двигателя все варианты попарной  проверки  выводов («общ.»,—   «раб.»,   «общ.» — «пуск» и «раб.» —«пуск») должны показывать неразрывность цепи и не должны показывать наличие цепи между любым из выводов и корпусом. В противном случае произошел «обрыв» одной из обмоток или обмотка замыкается на корпус. Вывод однозначен: при такой неисправности необходима замена мотор-компрессора.

    Если в результате проверки обмоток   электродвигателя   вы пришли к выводу, что здесь все в порядке, следующий шаг поиска неисправности — проверка цепей управления (см. рис. 2).

    Для проверки этой части электрической схемы холодильника необходимо отключить от пускозащитного реле два подводящих провода и временно замкнуть их между собой. Прикоснувшись щупами омметра или индикатора к контактным штырям сетевой вилки, можно одновременно проверить исправность и вилки, и сетевого шнура, и контактов датчикареле температуры Р1, и контактов реле-переключателя   «оттаивание» Р2.

    Если омметр или индикатор показывают, что «обрыва» в проверяемой цепи нет, то все перечисленные элементы— вне подозрений. Если же омметр показывает «обрыв» цепи, все перечисленные элементы требуют детальной проверки. На ремонте вилки и сетевого шнура (в местах его перегиба возможен разрыв внутренних токоведущих жил) подробно останавливаться не будем. Такие элементарные неисправности встречаются достаточно часто не только в холодильнике.

                                                                                                    Продолжение
