    РЕМОНТ  ДАТЧИКА-РЕЛЕ ТЕМПЕРАТУРЫ И РЕЛЕ-ПЕРЕКЛЮЧАТЕЛЯ.

    Для проверки датчика-реле температуры и реле-переключателя «оттаивание» их необходимо снять и отсоединить от их выводов подводящие провода. Сделать это несложно. Из инструментов потребуется лишь отвертка. Омметром (индикатором) проверяют состояние контактов каждого реле: «обрыв» означает, что данное реле неисправно и его следует заменить новым.

    А как быть, если нового нет? С реле-переключателем «оттаивание» все просто — его выводы можно замкнуть между собой проволочной перемычкой, и холодильник вновь оживет. Единственное неудобство— от ледяной шубы на испарителе холодильной камеры придется избавляться, периодически отключая холодильник от сети вручную.

    Для датчика-реле температуры такой способ «ремонта» неприемлем. Замкнуть между собой выводы этого реле перемычкой можно лишь для того, чтобы убедиться в правильности поставленного диагноза. Это реле— одна из наиболее ответственных деталей холодильника, поэтому его разумнее всего заменить гарантированно исправным, то есть новым.

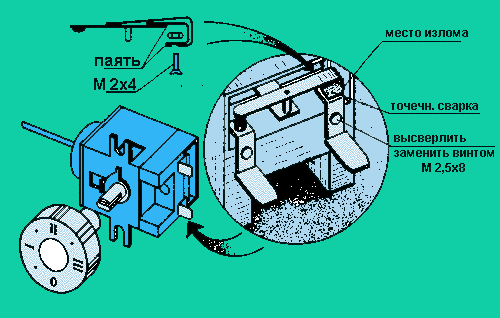

    Но... в безвыходной ситуации, если нет нового реле, можно попытаться отремонтировать старое. Манометрический датчик-реле температуры, например, типа АРТ-2 (рис. 4) представляет собой герметизированную полость, заполненную фреоном-12, который через гибкую мембрану (сильфон) и систему рычагов воздействует на контакты, включая и выключая электродвигатель мотора-компрессора.

    Чаще всего выходит из строя именно контактная группа. Причины, как правило, две: либо подгорание и окисление контактов, либо поломка пружинящей контактной пластины из-за «усталости» металла в месте наибольшего изгиба (см. рис. 4).

    В первом случае достаточно зачистить и выровнять соприкасающиеся поверхности контактных «лепешек». Во втором— заменить целиком пружинящую пластину, закрепив новую винтом М2 с гайкой. В качестве заготовки для новой пластины можно использовать контактные пластины от реле типа МКУ-48.

    Однако, с точки зрения большей надежности и простоты регулировки, изогнутую часть пружинящей   контактной   пластины лучше сделать из двух более тонких пластинок, как показано на рис. 4.

    Отремонтированная таким образом контактная группа легко регулируется и надежно работает в течение нескольких лет.



    НЕИСПРАВНОСТЬ ПУСКОЗАЩИТНОГО РЕЛЕ.

    Если же в результате проверки цепей управления окажется, что все элементы этого участка схемы (см. рис. 2) исправны, то остается «разобраться» с пускозащитным реле. Чтобы снять крышку реле, придется высверлить заклепки, которыми она крепится к основанию (при сборке реле после ремонта их надо будет заменить винтами МЗ с гайками).

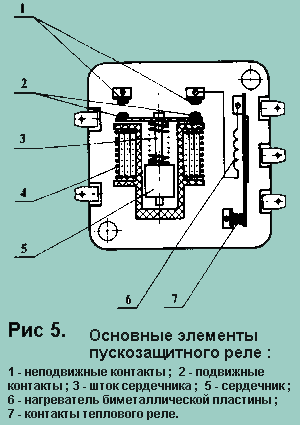

    Встречаются реле, у которых крышка крепится к основанию просто на защелках. Их необходимо осторожно отогнуть отверткой. Устройство большинства типов пускозащитных реле одинаково (рис. 5).

    Как должно работать исправное пусковое реле, мы уже говорили выше. Наиболее часто встречаются следующие неисправности: обгорание контактной пары 1 и 2; заклинивание сердечника 5 во внутреннем канале каркаса катушки; поломки штока 3 и разрушение пружины. Чтобы устранить перечисленные неисправности, надо извлечь катушку 4 из корпуса. Как правило, она крепится просто на защелке. Вынуть из ее канала «прыгающие» контакты 2 вместе со штоком 3, сердечником 5 и пружиной. Очистить от пыли и грязи канал катушки и сердечник. Возможно, придется зачистить наждачной бумагой сердечник и внутреннюю поверхность канала так, чтобы сердечник 5 перемещался в канале под собственным весом совершенно свободно без перекосов и заеданий. Обязательно зачистите рабочие поверхности контактов 1 и 2. Теперь остается собрать пусковое реле в обратной последовательности.



      ПОЛОМКА ШТОКА.

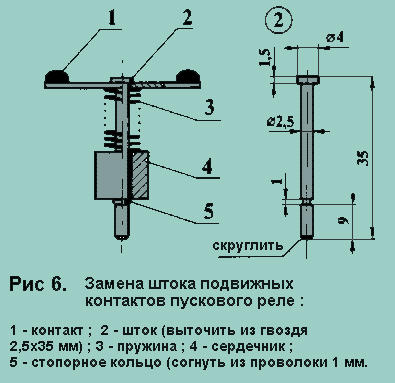

    Частой причиной выхода из строя пускового реле является поломка пластмассового штока 3 (рис. 5). Заменить его можно самодельным штоком, сделанным из гвоздя 2, 5х35 мм. Размеры на рис. 6 указаны для пускозащитного реле типа РТК-Х (М). Для других типов реле размеры нетрудно уточнить по месту. Восстановленное таким способом пусковое реле работает долго и надежно.

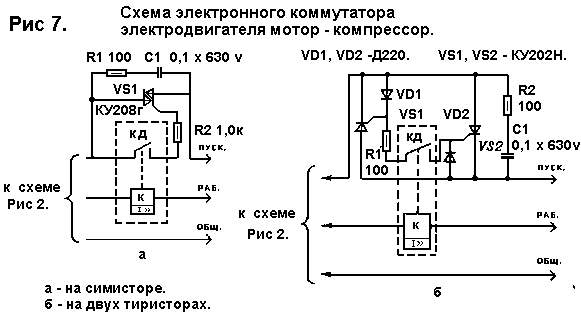

Однако  иногда приходится сталкиваться с очень неприятной ситуацией: проработав неделю другую, контакты 1 и 2 опять обгорают и окисляются до такой степени, что перестают выполнять свои функции. После повторной зачистки контакты обгорают и перестают работать так же быстро, как и в первом случае. Очень редко, но бывает, что даже замена реле совершенно новым приводит к тому же результату. Причин такого поведения может быть много. Не будем их все перечислять, так как большинство из них трудно устранить в домашних условиях. Но восстановить нормальную работу холодильника можно и в этом случае с помощью электронного коммутатора на симисторе (рис. 7, а).

     В предлагаемой схеме контакты КД пускового реле замыкают цепь не пусковой обмотки, а управляющего электрода симистора V51, и по ним протекает очень маленький ток, не вызывающий их разрушение и износ. Ток через пусковую обмотку включается и выключается симистором V51 типа КУ208Г. Его можно заменить на ТС112-10, ТС122-10 и другие с рабочим током не менее 2 А и рассчитанными на напряжение свыше 400В. Дефицитный симистор можно заменить двумя широко распространенными тиристорами типа КУ202Н (рис. 7, б). Эта схема по всем параметрам эквивалентна схеме на рис. 7, а, но содержит больше деталей.



    НЕИСПРАВНОСТЬ РЕЛЕ ТЕПЛОВОЙ ЗАЩИТЫ.

    Еще одна достаточно часто встречающаяся неисправность— перегорание нагревателя R2 в реле тепловой защиты. Холодильник при этом, естественно, не включается. Эту неисправность легко определить с помощью омметра (индикатора) при снятой крышке пускозащитного реле. Убедившись, что неисправность именно здесь, пускозащитное реле надо заменить новым. Ремонтировать устройство тепловой защиты в домашних условиях не рекомендуется, поскольку оно предохраняет не только обмотки электродвигателя от перегрева, но и ваш дом от пожара. Это слишком ответственная деталь и экономить на ней не стоит.



    НЕИСПРАВНОСТИ, КОТОРЫЕ НЕЛЬЗЯ УСТРАНИТЬ В ДОМАШНИХ УСЛОВИЯХ.

    Итак, мы рассмотрели наиболее типичные неисправности, возникающие в электрической схеме холодильника. Если в результате проверки ее вы убедились, что исправны датчик-реле температуры Р1 и реле-переключатель «оттаивание» Р2 (устройство полуавтоматического оттаивания), все элементы пускозащитного реле правильно выполняют свои функции, а обмотки электродвигателя не имеют обрывов и замыканий на корпус, но холодильник тем не менеене работает (включается и тут же отключается), значит, неисправность — в холодильном агрегате. Это может быть и поломка компрессора, и частичное или полное засорение капиллярной трубки, и фильтра-осушителя, и межвитковое замыкание в обмотках электродвигателя.

    Для диагностики и ремонта этих неисправностей необходимы специальное оборудование и инструменты. Без них выполнить ремонт в домашних условиях невозможно, придется обратиться к специалистам.

    К сожалению, придется обратиться к специалистам и в том случае, если ваш холодильник нормально запускается при подключении его к сети, но не «морозит», как положено. Чаще всего из-за разгерметизации   и   утечки фреона приходится заменять испаритель, конденсатор, мотор-компрессор или целиком весь холодильный агрегат.
